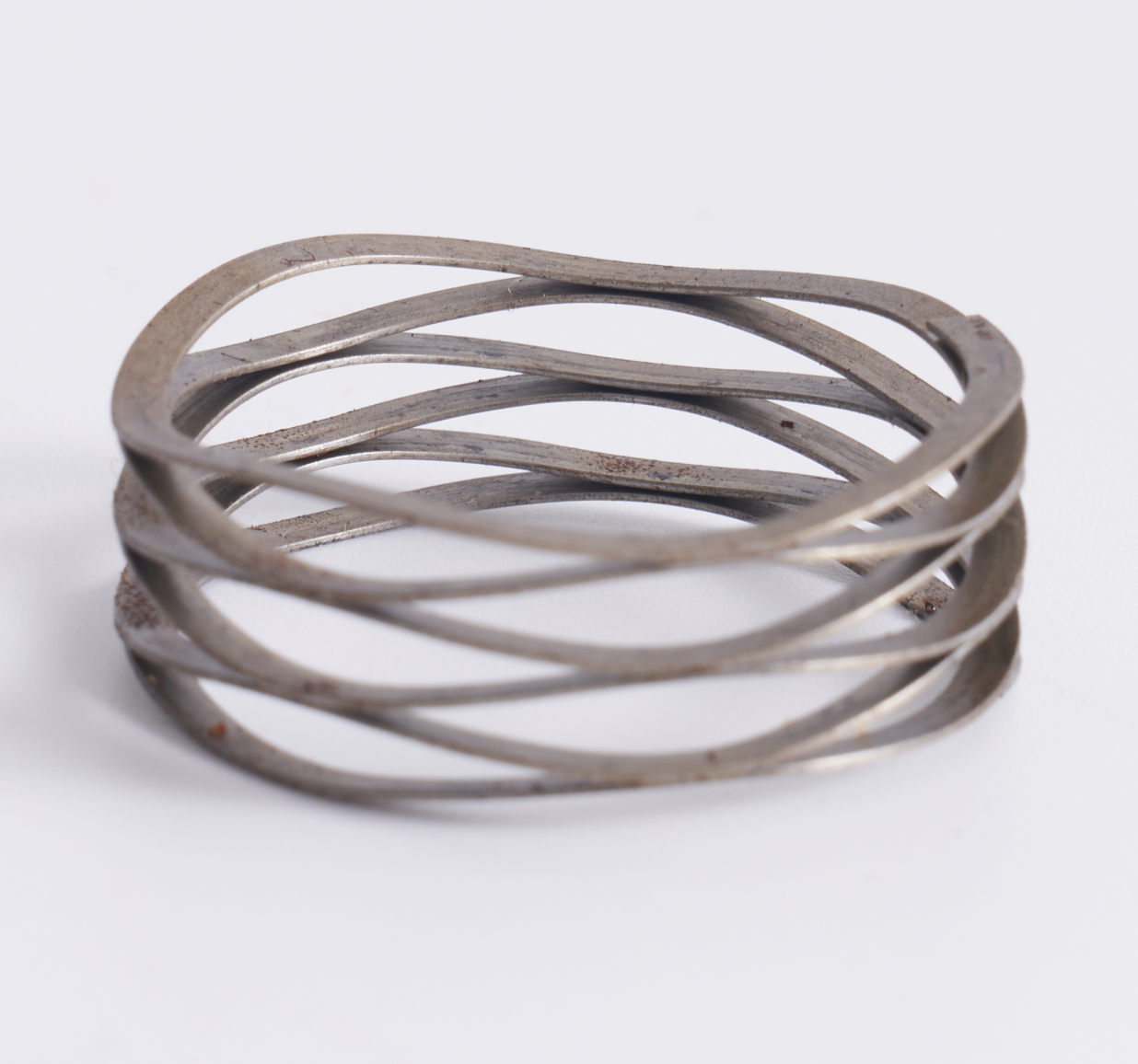

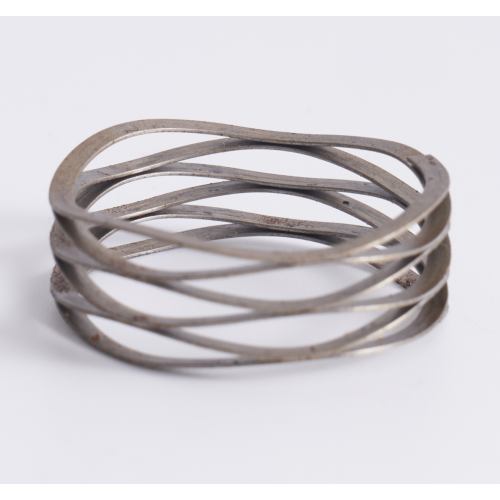

Mola Waveform com 3 Formas de Onda – Solução Compacta de Precisão para Uso Industrial

Visão geral do produto

A Mola Waveform da Heli com 3 Formas de Onda substitui as tradicionais molas de compressão helicoidais para cenários industriais de precisão. Aproveitando nossa experiência em design de molas em forma de onda , ele integra ondas senoidais, trapezoidais e triangulares para atender às necessidades de pequena deflexão, economia de espaço e alta carga - mais versátil do que as alternativas de onda única.

Esta mola em forma de onda 3 é um anel fino com cristas/vales alternados, economizando 50% de espaço em comparação com molas helicoidais. Resiste à compressão axial, absorve energia através do achatamento da crista e recupera através da elasticidade do material. Como uma peça de mola com formato ondulatório crítico para os setores aeroespacial, médico e eletrônico, ela permite a miniaturização do produto final e alta precisão.

Especificações Técnicas

Tipo de produto : Mola de forma de onda com 3 formas de onda (senoidal/trapezoidal/triangular)
Materiais : Aço de mola (SWC): Tração ≥1800 MPa, -40℃~+200℃ (uso industrial geral) Aço inoxidável (304/316): Resistente à corrosão, -80℃~+300℃, névoa salina ≥100h (ambientes úmidos/químicos) Liga de aço (Inconel 718): ≤650℃, tração ≥1200 MPa (cenários aeroespaciais/de alto calor)
Parâmetros de onda : Senoidal: Carga 5-500N, deflexão 0,1-5mm (força uniforme) Trapezoidal: Carga 20-800N, deflexão 0,3-8mm (alto impacto) Triangular: Carga 10-600N, deflexão 0,2-6mm (espaço compacto)
Dimensões : Diâmetro interno 8-200mm; Diâmetro externo 12-220mm; Espessura 0,15-3mm; Altura de instalação 1-15mm (personalizável)
Vida útil em fadiga : ≥10 milhões de ciclos (ISO 13003)
Tratamento de superfície : Zincagem (névoa salina ≥48h), passivação, revestimento de PTFE
Precisão de carga : ±5% (carga nominal); Peso: 0,5-50g

Características e vantagens do produto

3 Formas de Onda – Adaptação a Vários Cenários : A mola em forma de onda 3 cobre modelos senoidais (uniformes), trapezoidais (impacto) e triangulares (compactos) – um fornecedor para múltiplas necessidades, reduzindo a complexidade de aquisição.
50% de economia de espaço – Miniaturização : A estrutura fina reduz o espaço pela metade em comparação com as molas helicoidais, permitindo produtos menores (por exemplo, minidispositivos médicos, eletrônicos finos).
Carga Uniforme – Menos Desgaste : O design preciso da mola em forma de onda garante força uniforme, prolongando a vida útil do equipamento correspondente em 30%.
Leve e de alta resistência : 40% mais leve que as molas helicoidais de carga igual, aumentando a eficiência energética para veículos aeroespaciais/EVs.
Pré-carga personalizada – sem folga axial : a pré-carga personalizada de 5-800N elimina folga em rolamentos/conectores, reduzindo vibração/ruído.
Resistência superior à fadiga : ≥10 milhões de ciclos supera molas de baixa qualidade (2-5 milhões de ciclos) para uso de alta frequência.

Seleção, Instalação e Manutenção

Seleção de modelo : Seno (força uniforme) → trapezoidal (impacto) → triangular (espaço compacto).
Verificação de pré-instalação : Confirme a correspondência das dimensões; verificar se o tratamento de superfície se adequa ao ambiente; inspecionar quanto a defeitos.
Instalação : Alinhar cristas/vales com componentes; aplique carga gradualmente (≤avaliada); use torquímetros para pré-carga (±5%).
Monitoramento : Verifique a deformação mensalmente (substitua se >10% nominal); monitorar vibração/ruído.
Manutenção : Limpar com pano seco; armazenar em 5-35 ℃, ≤60% de umidade; evite empilhamento pesado.
Substituição : Substitua após 10 milhões de ciclos ou se ocorrerem rachaduras/corrosão/perda de carga (>10%).

Cenários de aplicação

Máquinas Industriais : Onda senoidal para pré-carga de rolamentos (máquinas-ferramentas/transmissões), melhorando a precisão em 0,02mm.
Aeroespacial : Onda triangular para aviônicos/motores (Inconel 718, -200℃~+650℃).
Dispositivos Médicos : Onda trapezoidal de aço inoxidável para instrumentos cirúrgicos/máquinas de ressonância magnética (em conformidade com FDA).
Eletrônicos : Onda senoidal para HDDs/conectores, permitindo um design de produto fino.
Válvulas e Bombas : Onda trapezoidal para sistemas hidráulicos, prolongando a vida útil em 25%.
EVs : Onda senoidal de aço de mola para rolamentos/baterias de motores, suportando vibrações de longo prazo.

Benefícios para compradores globais

Para parceiros B2B (fabricantes/distribuidores)

Margens de varejo de 35-50% (premium vs. onda única/molas helicoidais).
Taxa de defeito ≤0,3% (média da indústria: 2-3%), baixos custos pós-venda.
Fornecimento completo (3 modelos), reduzindo os custos de aquisição em 20%.
MOQ 200 unidades (personalizadas), teste de amostra grátis.
Certificação ISO 9001/CE/RoHS, acesso ao mercado global.
Capacidade de 500 mil unidades/mês; prazo de entrega de 7 a 10 dias (padrão), 10 a 15 dias (personalizado).

Para usuários finais (fabricantes/manutenção)

Economia de espaço de 50% para miniaturização do produto.
Custos anuais de manutenção 30% mais baixos (longa vida útil à fadiga).
Precisão 0,02 mm maior (carga uniforme).
Adapta-se a -200℃~+650℃ (vários materiais).
Instalação 40% mais rápida (ajuste padrão/personalizado).
Tempo de inatividade não planejado mínimo (desempenho confiável).

Certificações e Conformidade

Nossa Waveform Spring com 3 formas de onda atende aos padrões globais:

ISO 9001:2015; ISO 13003:2015
CE (Diretiva de Máquinas da UE 2006/42/EC)
RoHS 2.0; ASTM A297; EN 10270-1
FDA 21 CFR Parte 177.2600 (uso alimentar/médico)

Opções de personalização

Modelo de onda : Ondas mistas, altura personalizada (0,1-5 mm)/contagem (3-20) – MOQ 300.
Material : Mola/aço inoxidável/liga; grau médico – MOQ 200.
Dimensão : diâmetro interno de 5-300 mm, formas não padronizadas (2D/3D necessário) – MOQ 200.
Tratamento de superfície : Zinco/passivação/PTFE, espessura personalizada (5-50μm) – MOQ 200.
Carga / Deflexão : carga de 1-1000N, deflexão de 0,05-20mm - MOQ 300.
Embalagem : A granel/antiestático/estéril, marca personalizada – MOQ 500.

Processo de Produção e Controle de Qualidade

Matéria-prima : Fio de alta resistência, teste espectral/de tração (taxa de rejeição de 0,2%).
Formação de onda : Formação CNC, tolerância de ± 0,02 mm.
Tratamento Térmico : Têmpera/Revenimento (aço mola); recozimento (inoxidável); envelhecimento (liga).
Tratamento de superfície : Desengorduramento→revestimento→cura, testado em névoa salina.
Usinagem : retificação CNC para precisão de carga de ± 5%.
Inspeção : verificação 100% visual/dimensional; 5% de testes de fadiga/carga.
Embalagem : Papel antiferrugem + selo a vácuo, etiquetado para rastreabilidade.

Capacidade mensal: 500 mil unidades | Prazo de entrega: 7 a 10 dias (padrão); 10-15 dias (personalizado) | Inspeção: 100%.

Depoimentos de clientes

OEM automotivo alemão : " A mola em forma de onda 3 da Heli economizou 50% de espaço em motores EV, zero falhas em ciclos de 2M - manutenção reduzida em 35%."
Fornecedor médico dos EUA : " Mola em forma de onda de aço inoxidável com 3 formatos de onda se adapta a ferramentas cirúrgicas, compatível com FDA, taxa de retorno de 0,2%."
Eletrônica Japonesa : "A onda triangular permite HDDs finos, capacidade de 500 mil unidades/mês, prazo de entrega de 8 dias."
Aeroespacial Chinesa : " A peça da mola em forma de onda (Inconel 718) suporta -180°C~+600°C, atende aos padrões aeroespaciais."

Perguntas frequentes

P: Quantidade mínima?
R: 200 unidades (padrão); 200-300 (personalizado). Amostras grátis (taxa reembolsável ≥1000 unidades).
P: Como escolher o modelo?
A: Seno (uniforme) → trapezoidal (impacto) → triangular (compacto). Nossa equipe ajuda com detalhes.
P: Prazo de entrega personalizado?
A: 10-15 dias (padrão); 15-20 (complexo). Pedidos urgentes (≤5 mil unidades) em 7 a 10 dias.
P: Uso corrosivo/alta temperatura?
R: Sim – 316L (corrosão); Inconel 718 (≤650℃). Especifique o ambiente para recomendações.
P: Garantia?
R: Garantia de 2 anos para defeitos – substituição/reembolso gratuito.
P: Relatórios de teste?
R: Sim (relatórios em lote); relatórios personalizados disponíveis mediante solicitação.
P: Uso alimentar/médico?
R: Sim – 304/316L em conformidade com a FDA, embalagem estéril opcional.
