A mola em forma de onda 4

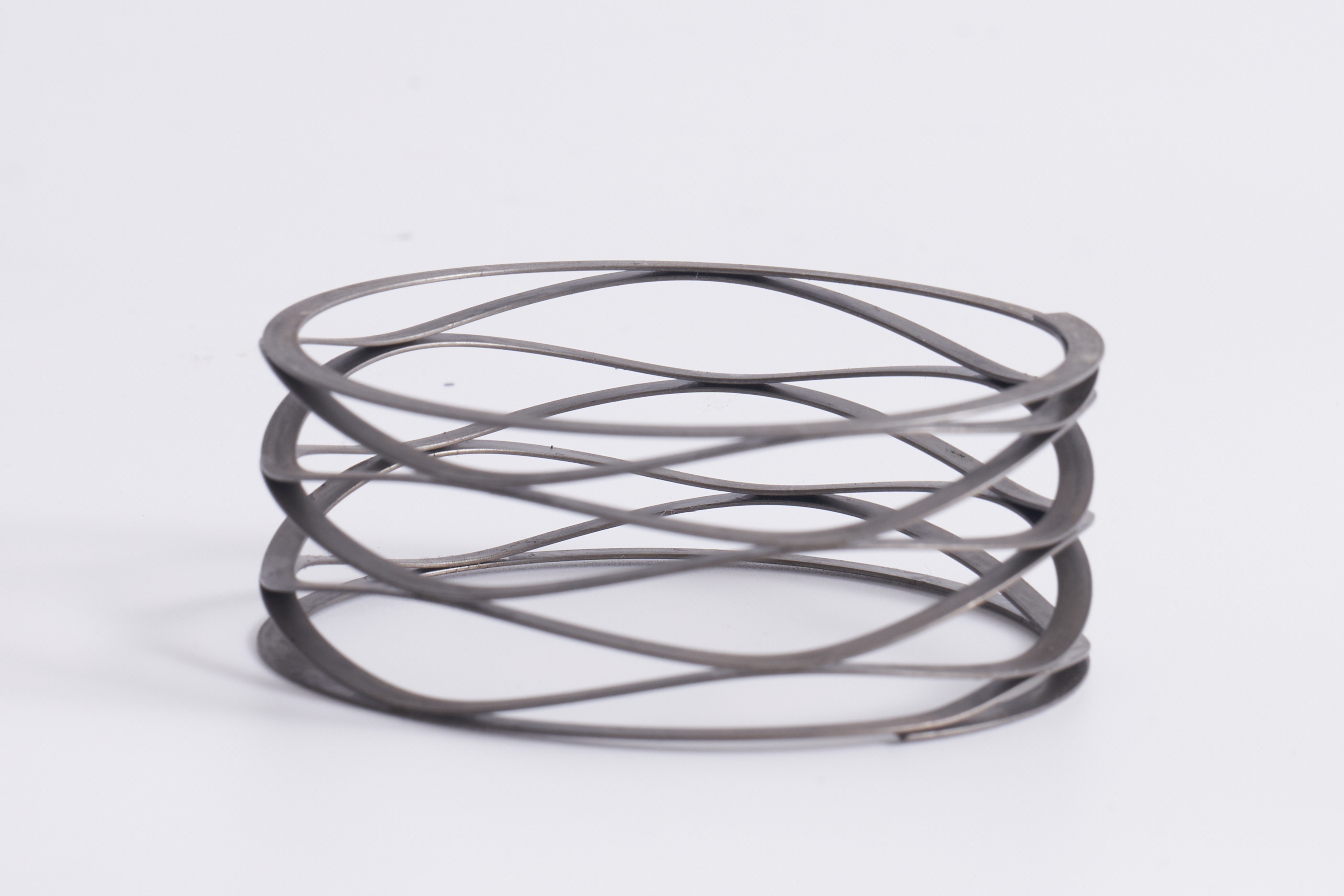

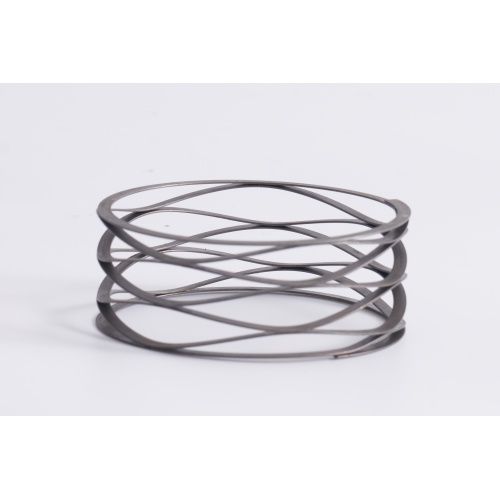

Uma mola ondulada, também conhecida como mola ondulada em espiral ou simplesmente mola ondulada, é uma mola fina em forma de anel com múltiplas cristas e vales alternados . Ele fornece força de mola flexível em um espaço de instalação compacto, atendendo aos requisitos de aplicação de pequena deflexão, espaço mínimo e alta carga . É uma alternativa eficiente às tradicionais molas de compressão helicoidais.

Como funciona:
O princípio de funcionamento de uma mola ondulada é semelhante ao de uma mola de compressão; resiste às forças compressivas axiais . Quando submetidas a uma carga axial, as cristas e vales se achatam, absorvendo energia e gerando uma força contrária . Uma vez removida a força externa, a mola retorna ao seu formato original devido à elasticidade do material.

Principais recursos:

Economia de espaço: sua maior vantagem. Pode economizar até 50% de espaço em comparação com molas helicoidais dentro do mesmo espaço de instalação (furo e diâmetro do eixo).

Distribuição Uniforme de Carga: Fornece força de mola uniforme e uma superfície de contato plana, ajudando a reduzir o desgaste no furo da caixa ou no eixo.

Leve: Fabricado a partir de fio plano, tornando-o mais leve do que molas helicoidais comparáveis.

Capacidade de pré-carga: Pode fornecer pequenas forças de pré-carga, comumente usadas para eliminar folga axial (jogo axial) em rolamentos ou componentes de transmissão.

Projeto de rigidez variável: A rigidez (linear ou não linear) pode ser adaptada alterando parâmetros como o número de ondas e a altura das ondas.

Aplicações comuns:
As molas onduladas são amplamente utilizadas em campos que exigem controle de precisão, espaço compacto e design leve :

Pré-carga do rolamento: Uma aplicação clássica, usada em máquinas-ferramentas de precisão, transmissões automotivas, etc., para eliminar a folga axial do rolamento.

Aeroespacial: Onde os requisitos de espaço e peso são extremamente elevados.

Dispositivos Médicos: Em diversos instrumentos e equipamentos de precisão.

Eletrônicos: Unidades de disco rígido, conectores.

Válvulas e Bombas: Usadas como vedações ou para fornecer pré-carga.
